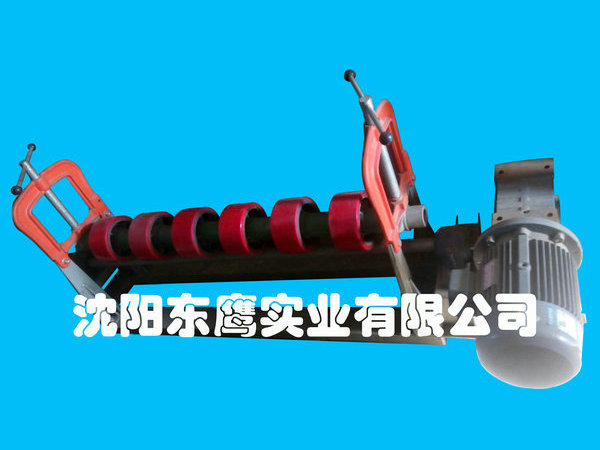

DSHDW-3型皮帶換帶裝置

　　一.主要用途:

　　本產品主要用于帶式輸送機的皮帶換帶作業,避免人工換帶工作強度大,施工進度慢的缺點.具有操作簡單,換帶效率高的優點.

　　二.主要技術指標:

　　1. 工作電壓: AC380V

　　2. 減速比:50

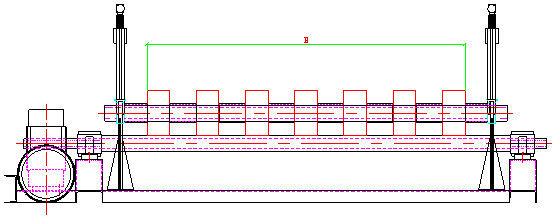

　　三.外型結構?

　　四. 工作原理

　　利用電機、減速機產生驅動力,帶動軸和壓輥捻動皮帶前進,從而實現皮帶換帶工作.

　　五. 安裝與接線

　　(1)安裝方法

　　1. 將本裝置固定安裝在皮帶換帶作業方向的正前方,固定好換帶機裝置.

　　2. 接通電源,檢查電機和軸運行方向.確定軸轉動方向與皮帶換帶方向一致.

　　3.將皮帶放入壓輥和軸之間,旋轉兩端壓力調節器的壓力柄,使壓輥和軸壓緊皮帶.

　　4.接通電源進行換帶作業.

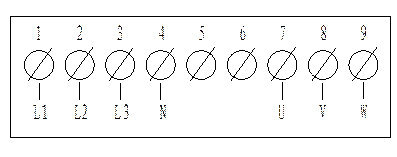

　　(2)控制箱接線
