P型聚氨酯清掃器

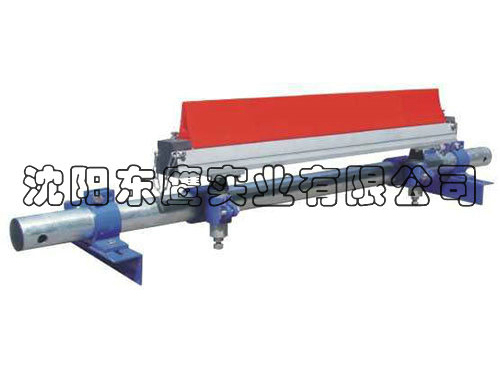

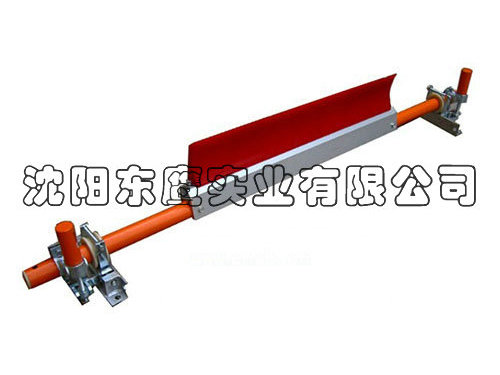

一、外形結構?

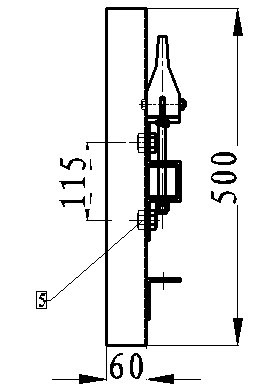

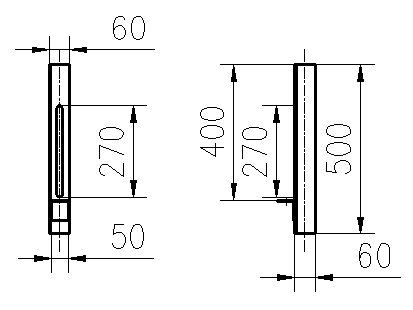

二.安裝支架?
三.安裝開孔說明:
1.P型聚氨酯清掃器開孔尺寸:100 X 310
2.由于皮帶機具體設計尺寸和標準不同,開孔位置也不相同,具體位置以刀頭能刮碰皮帶工作面為準.
| 帶寬B | 清掃器中心距E | 長管長度L | 刮板長度及數量 |
| 650 | 1000 | 1500 | 200*4 |
| 800 | 1150 | 1700 | 200*4 |
| 1000 | 1350 | 1900 | 200*5 |
| 1200 | 1600 | 2100 | 200*6 |
| 1400 | 1800 | 2300 | 200*7 |
