HFKLT2系列雙向拉繩開關

一、概述：

本產品采用整體密封形式，具有防水、防塵、防塵等特點，適用于室內外潮濕、粉塵大的惡劣環境下使用。

二、主要用途：

本系列產品是膠帶輸送機運行現場出現事故時，實現系統緊急停機的保護開關，保護人員或設備的安全。

三、?型號及含義：

四、主要技術指標

五.?外型結構及工作原理

1.外型結構

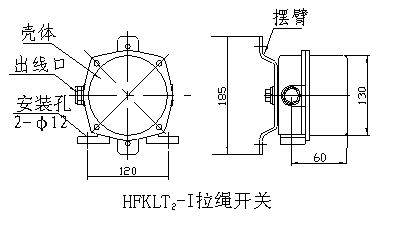

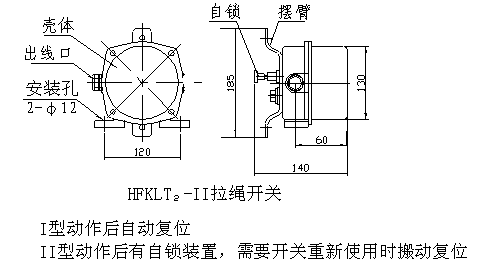

HFKLT2雙向拉繩開關系列分I型、Ⅱ型兩種型號。其區別在于I型為動作后自動復位，Ⅱ型動作后有自鎖裝置，需要開關重新使用時搬動復位。見圖（1）-（2）

2.?工作原理

本產品為雙向動作，開關兩側均可安裝拉繩。當帶式輸送機設備出現故障時，現場工作人員通過拉動雙向拉繩開關的兩邊的繩索，使開關內凸輪壓微動開關，使開關進入工作狀態發出停機信號，達到預防和控制設備及保護人身安全的目的。

六.?安裝及接線：

（1）安裝：

用戶可根據外型圖所標注的安裝尺寸，自制安裝支架，也可向我公司訂購。將開關固定在膠帶機兩側，成對安裝，并滿足下列要求：

1. 安裝時應使本產品低于膠帶（其位置高度應便于現場人員使用）并沿線固定在膠帶輸送機兩側，每臺拉繩開關之間距離應以40米左右為宜。
2. 把拉繩分別系在開關體的擺臂上，（拉繩推薦使用PESG-2.5型防潮、阻燃、耐酸堿覆塑鋼絲繩）。用繩夾固定在開關兩側就近分別安裝托環，然后每隔3米左右安裝1個托環，以免垂擾度過大。保證開關的正常使用。
3. 在滿足開關正常工作的前提下，盡可能拉緊兩側繩索后最大限度的減少拉繩的垂擾度。

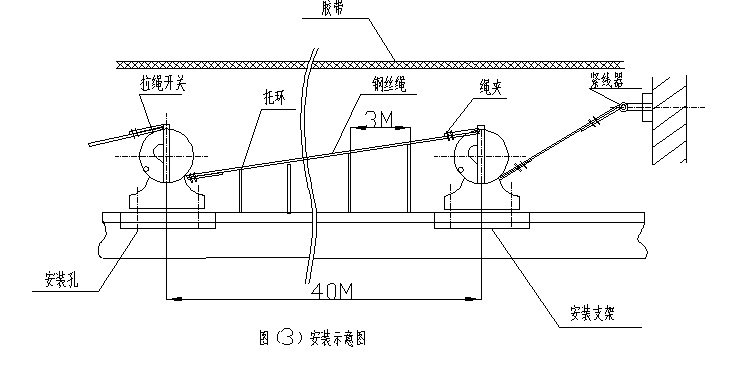

4. 對坡度膠帶機，應酌情縮短其拉繩長度、開關距離。具體見安裝示意圖（3）
5. 為達到滿意的防護等級，請使用直徑10mm電纜接線。

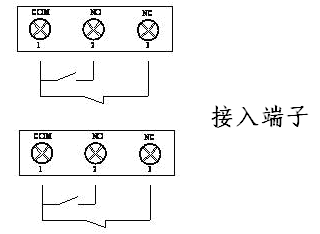

2）接線原理圖：

七.?維護保養

1.?定期除塵，定期檢驗開關觸點轉換狀態，保證正常工作。

2. 機件或鋼絲繩嚴重銹蝕應及時更換。
