一、概述

DH-S-C?型速度檢測器是膠帶機安全系統中理想的儀器，適用于帶式輸送機或旋轉設備需要檢測帶速或轉速的地方。本產品綜合了多種速度檢測器的功能，采用微型單片機技術，三位數碼顯示具有很好的穩定性與抗干擾性，是自動化系統中理想的檢測設備。

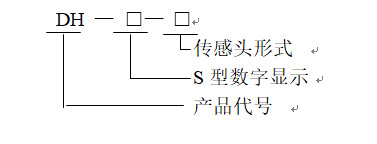

二、型號意義

三、使用條件

1. 海拔高度低于2000M；
2. 環境濕度：－20℃~+60℃；
3. 相對濕度：不大于85%（+30℃時）；
4. 大氣壓力：80~110Kpa；
5. 傳感頭與控制箱連接線最大長度不大于100M。

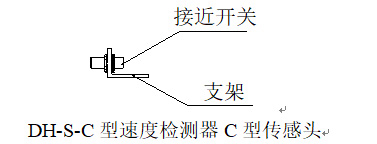

四、規格數據表

五、主要技術特性

1．檢測回路數：2路、每路2組轉換觸點

2．供電電源：AC220V 50Hz

3．接點容量：220V 2A

3．絕緣電壓：AC1000V試驗1分鐘

4．整機消耗功率：≤15 W

六、主要結構特征

DH-S-C型速度檢測器由傳感頭和控制箱兩部分組成。

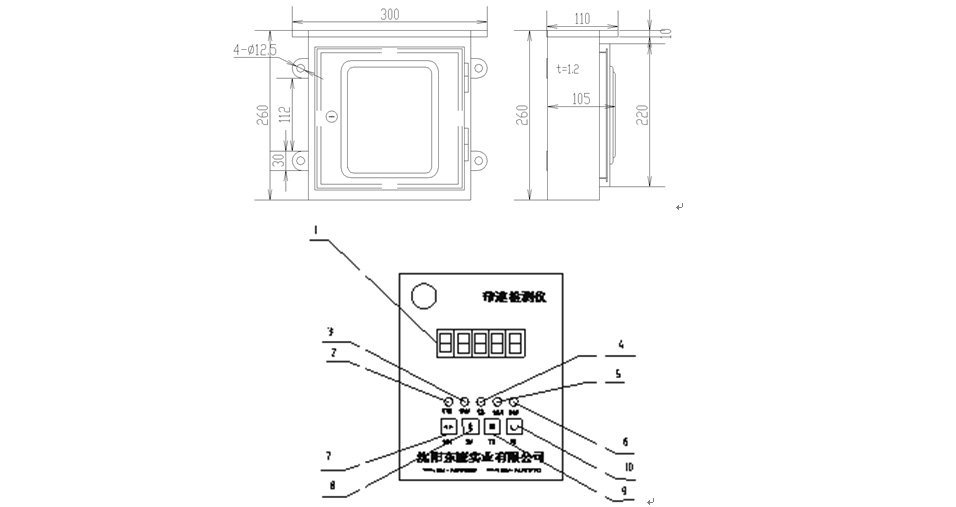

外形結構見下圖。

面板說明：

1. 數碼管2、輕超速3、重超速4、電源5、重打滑6、輕打滑? 7、位選擇

8、增減? ?9、設置10、復位

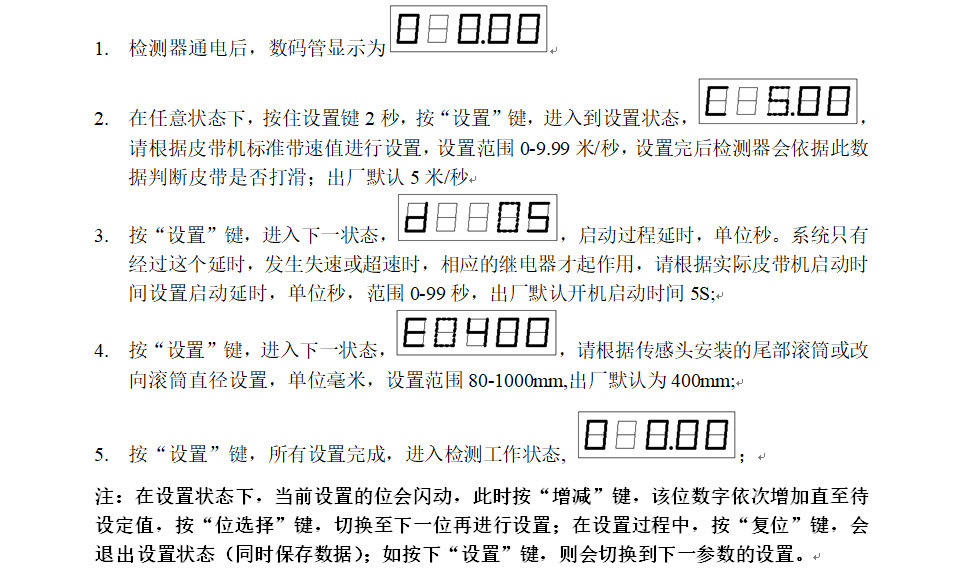

帶速設置：

七、工作原理

本檢測儀的工作過程是皮帶機開機后，安裝尾輪滾筒外的接近開關檢測頭檢測滾筒側面磁塊并發出脈沖信號至檢測儀控制箱，檢測儀經處理器運算并經數碼管顯示皮帶機的帶速，同時輸出4-20mA帶速模擬量信號；當皮帶發生打滑，即帶速低于正常速度的80%時，檢測儀發出打滑報警信號；當皮帶發生超速，即高于正常速度的120%時，檢測儀發出超速報警信號；

說明：

1. 由于皮帶機啟動時是由零速逐漸運轉到正常轉速，這一過程中檢測儀會檢測到低于正常帶速80%的脈沖信號，為防止檢測儀發出打滑報警，需要根據現場實際情況自行設置啟動延時（具體詳見帶速設置），出廠時默認5S，可設置范圍0-99S；
2. 檢測儀應根據對應檢測的皮帶機帶速設定標準速度值，設置范圍0-9.99米/秒；
3. 對于不同滾筒直徑的檢測儀需要設定對應檢測滾筒的直徑，直徑設置范圍80-1000 mm，（具體詳見帶速設置）；
4. 數碼管左側最高位顯示當前狀態，當顯示0時，表示停機；顯示1時，表示啟動過程中，此時檢測儀不會發出打滑或超速報警；顯示2時，表示檢測儀正常工作中，發生打滑或超速時，對應的繼電器會輸出報警信號。數碼管后三位表示實時帶速值。

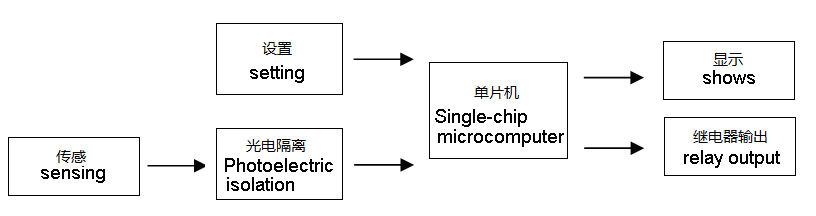

原理如下圖：

八、安裝

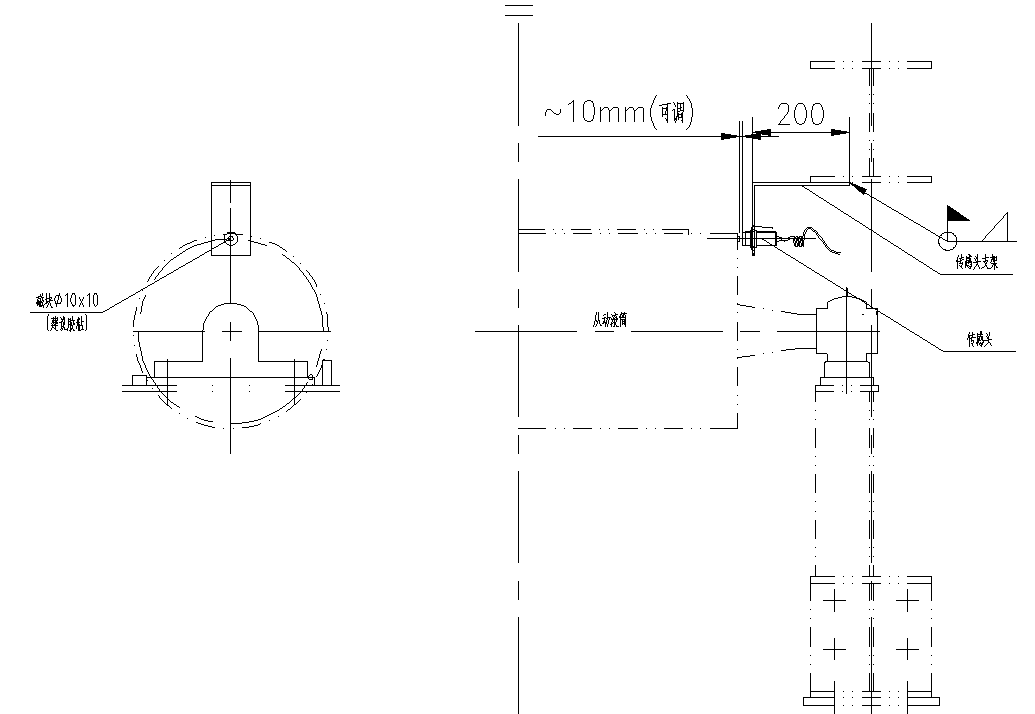

DH-S-C型速度檢測器傳感頭安裝示意圖

注：如圖所示，在從動滾筒端面圓周上安裝上出廠配置的磁塊，最好用AB膠或免釘膠粘接。

九、接線?

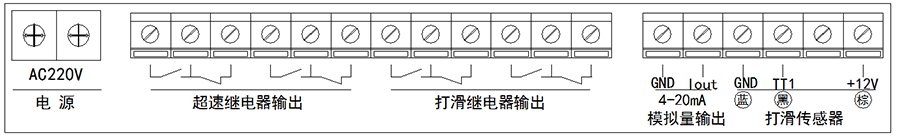

DH-S-C型速度檢測器接線原理圖如下：

十、整機涵蓋

本產品每套含1個傳感頭、1個支架、1個磁塊、1臺控制箱,訂貨時請注明傳感頭型號。

十一、維護與保養

1.為保證檢測器的可靠工作，檢測器在接電時會延長一段時間才能進入正常檢測狀態，因此，在使用中不要接電后就檢測，應延時一段時間，由于檢測器功耗不大，可以長時間通電。

2.檢測器內部檢測及控制線路全部采用集成電路，從而大大提高了檢測器的檢測精度及可靠性，但是在使用中必須在技術參數范圍內工作。

3.要定期檢查傳感頭的安裝螺絲，不得有松動現象。

4.傳感頭與控制箱的連接要可靠，屏蔽網要可靠接地。

5.檢測器在使用中如果出現故障，不要擅自打開，及時與廠家聯系協商解決。
