一、概述

DH-S型膠帶機打滑檢測儀是膠帶機安全系統中理想的儀器，適用于帶式輸送機或旋轉設備需要檢測帶速或轉速的地方。本產品綜合了多種速度檢測器的功能，采用微型單片機技術，三位數碼顯示具有很好的穩定性與抗干擾性，是自動化系統中理想的檢測設備。

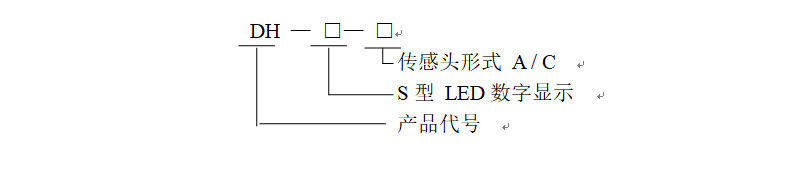

二、型號意義

三、使用條件

1．??海拔高度低于2000M；

2．??環境濕度：－20℃~+60℃；

3．??相對濕度：不大于85%（+30℃時）；

4．??大氣壓力：80~110Kpa；

5．??傳感頭與控制箱連接線最大長度不大于100M。

四、規格數據表

SpecificationS data table

五、主要技術特性

1．接點數量：打滑報警4組常開常閉點

2．接點容量：?220V AC ?3A

3．供電電源：AC220V±10%?

4．絕緣電壓：AC1000V試驗1分鐘

5．整機消耗功率：≤15 W

六、主要結構特征

DH—SA型帶速檢測儀由傳感頭和控制箱兩部分組成。

1、外形結構見下圖。

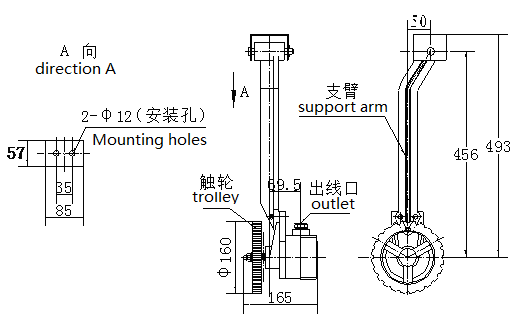

DH—S型帶速檢測儀A型拐臂傳感頭

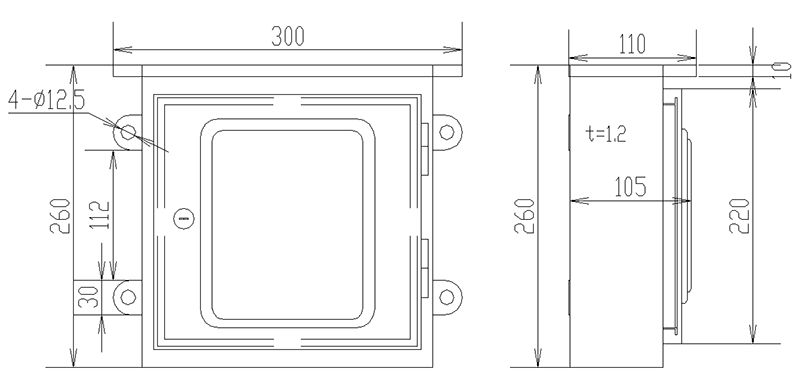

2、控制箱結構及面板說明見圖所示。

面板說明：

1、數碼管2、輕超速3、重超速4、電源5、重打滑6、輕打滑? 7、位選擇

8、增減? ?9、設置10、復位

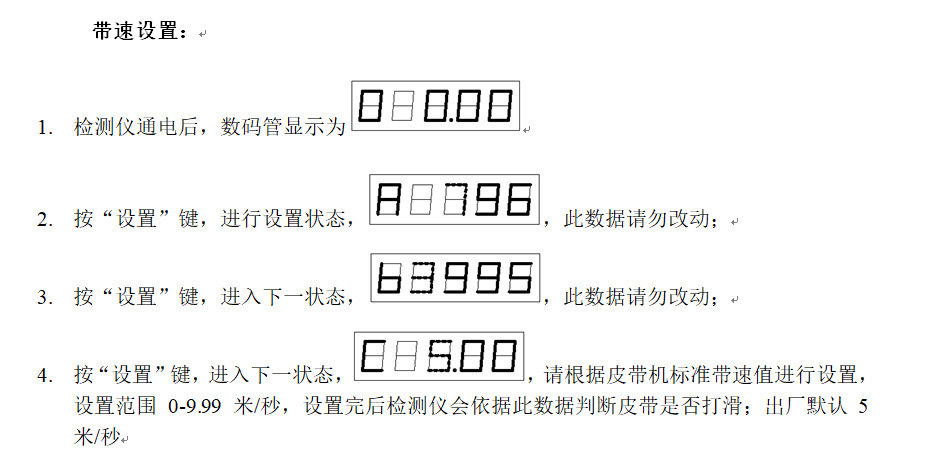

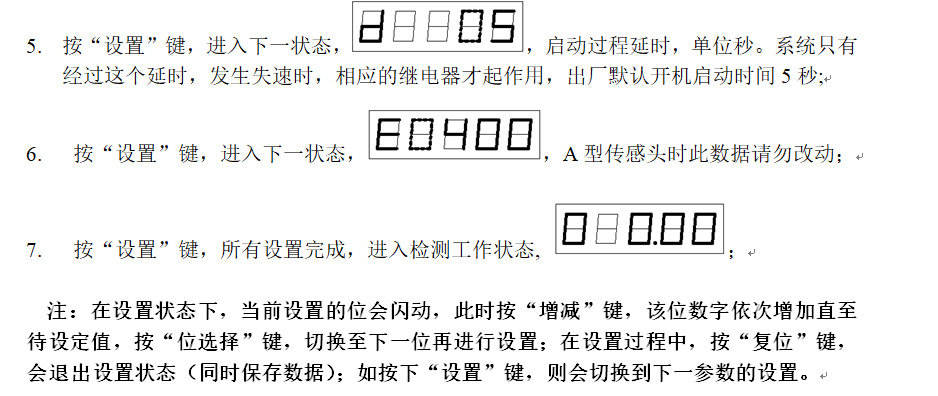

3.按鈕設置說明：

七、工作原理

本檢測儀的工作過程是皮帶機開機后，傳感頭發出脈沖信號至檢測儀控制箱，檢測儀經處理器運算并經數碼管顯示皮帶機的帶速，同時輸出4-20mA帶速模擬量信號；當皮帶發生打滑，即帶速低于正常速度的90%時，檢測儀發出輕度打滑報警信號，對應的面板LED輕打滑指示燈亮；帶速低于正常速度的80%時，檢測儀發出重度打滑報警信號（4組常開常閉），對應的面板LED重打滑指示燈亮。

說明：

1. 由于皮帶機啟動時是由零速逐漸運轉到正常轉速，這一過程中檢測儀會檢測到低于正常帶速80%的脈沖信號，為防止檢測儀發出打滑報警，需要根據現場實際情況自行設置啟動延時（具體詳見帶速設置），出廠時默認5S，可設置范圍0-99S；
2. 檢測儀應根據對應檢測的皮帶機帶速設定標準速度值，設置范圍0-9.99米/秒；
3. 數碼管左側最高位顯示當前狀態，當顯示0時，表示停機；顯示1時，表示啟動過程中，此時檢測儀不會發出打滑或超速報警；顯示2時，表示檢測儀正常工作中，發生打滑或超速時，對應的繼電器會輸出報警信號。數碼管后三位表示實時帶速值。

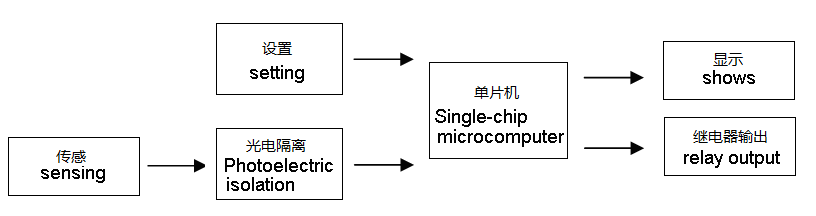

原理如下圖：

八、安裝

A型傳感頭安裝方法：拐臂傳感頭應安裝在膠帶運行比較平穩，且較膠帶下沉量較小處。?

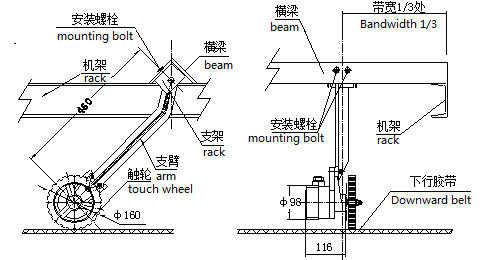

DH—S型帶速檢測儀A型傳感頭安裝示意圖

九、接線?

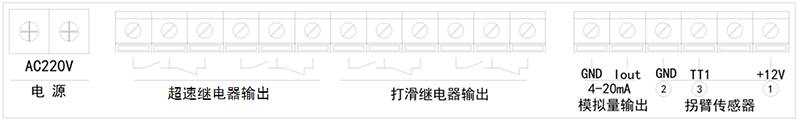

DH-SA型打滑檢測儀接線原理圖如下：

十、整機涵蓋

本產品A型每套含1個拐臂傳感頭、1臺控制箱。

十一、維護與保養

1.為保證檢測器的可靠工作，檢測器在接電時會延長一段時間才能進入正常檢測狀態，因此，在使用中不要接電后就檢測，應延時一段時間，由于檢測器功耗不大，可以長時間通電。

2.檢測器內部檢測及控制線路全部采用集成電路，從而大大提高了檢測器的檢測精度及可靠性，但是在使用中必須在技術參數范圍內工作。

3.要定期檢查傳感頭的安裝螺絲，不得有松動現象。

4.傳感頭與控制箱的連接要可靠，屏蔽網要可靠接地。

5.檢測器在使用中如果出現故障，不要擅自打開，及時與廠家聯系協商解決。
